高低壓配電柜 二次線看圖步驟

分原理圖和接線圖。
原理圖主要常見于普通類配電、保護設備。需要對照元器件的代號字母，分別識別其接點、線圈、信號燈、按鈕等等；
集成度高的如綜保、PLC等，有點類似于接線圖了，只要知道那個設備或者那個接點接在綜保、PLC的哪個端子就行了，其端子的定義需要參照說明書，當然看熟了也能知道其輸入、輸出的含義。
識圖首先要有基本的識圖知識，后者你無需弄懂原理，畢竟AI、DI的引入是要對照程序才能弄通判定及輸出的。

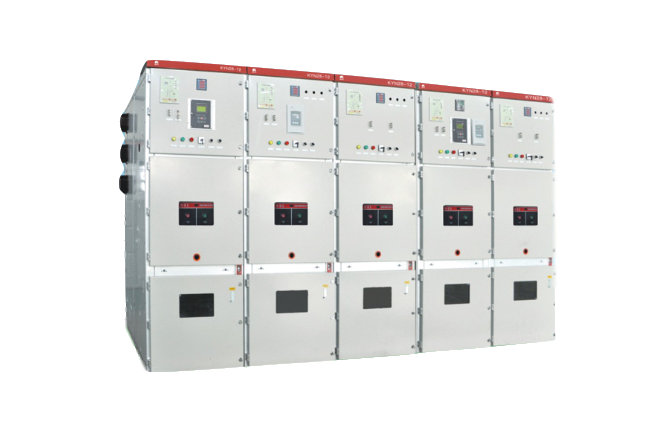

陜西德勒電氣專業生產高低壓配電柜，陜西配電柜，西安配電箱，箱式變電站，環網柜，變壓器，電線電纜橋架等規范化企業。具備高低壓開關柜成套專業設計、制造、安裝、維保一站式服務。咨詢電話：029-36385659  029-89611500 手機：15029288158
