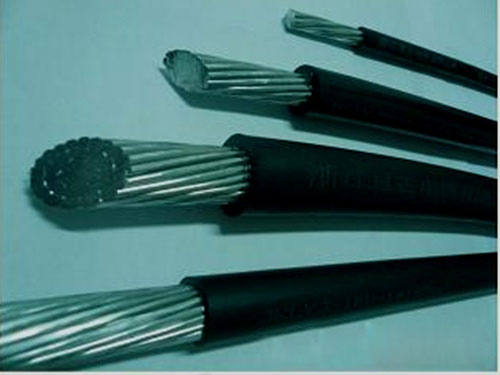

JKLYJ架空絕緣導線：

1.用途： 適用于交流額定電壓35KV及以下架空電力線路，在城鎮、高層建筑和林區等安全性要求較高的場合使用。

JKLYJ架空絕緣導線使用特性：

2.額定電壓為1、10KV；

3.電纜的長期工作溫度：

  聚氯乙烯（PVC）、聚乙烯（PE）絕緣應不超過70℃；

  交聯聚乙烯（XLPE）絕緣應不超過90℃。

4.短路時（最長持續時間不超過5秒）電纜導體的最高溫度：

  聚氯乙烯絕緣不超過160℃；

  聚乙烯絕緣不超過150℃；

  交聯聚乙烯絕緣不超過250℃。

5.電纜敷設溫度不應不低于-20℃。

6.電纜的允許彎曲半徑：

1KV電纜

電纜外徑D<25mm……４D；

電纜外徑D≥25mm……6D。

10KV電纜

單芯電纜20（D+d）±0.5％；

多芯電纜15（D+d） 0.5％。

式中：D-----電纜的實際外徑（mm）；

      d-----導體的實際外徑（mm）。

JKLYJ架空絕緣導線型號、名稱及用途：

額定電壓KV  型號        名稱       主要用途

1KV         JKV/JKLV 銅（鋁）芯聚氯乙烯絕緣架空電纜 架空固定敷設，引戶線等

            JKY/JKLY 銅（鋁）芯聚乙烯絕緣架空電纜

            JKYJ/JKLYJ 銅（鋁）芯交聯聚乙烯絕緣架空電纜

10KV        JKYJ/JKLYJ 銅（鋁）芯交聯聚乙烯絕緣架空電纜 架空固定敷設，架設時應考  慮電纜和樹木保持一定距離，電纜運行時允許和樹木頻繁接觸

            JKY/JKLY 銅（鋁）芯聚乙烯絕緣架空電纜

            JKLYJ/B 鋁芯本色交聯聚乙烯絕緣架空電纜

            JKLYJ/Q 鋁芯輕型交聯聚乙烯薄絕緣架空電纜 架空固定敷設，架設時應考慮電纜和樹木保持一定距離，電纜運行時只允許和樹木短時接觸

            JKLY/Q 鋁芯輕型聚乙烯薄絕緣架空電纜
