陜西電線電纜廠之 VV/VV22電力電纜

                                             低壓電力電纜YJV執行標準（簡介）
1、產品標準 本產品按GB/T12706-2008《額定電壓35kV及以下銅芯、鋁芯塑料絕電力電纜標準生產 VLV鋁芯電力電纜，同時還根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。 2、適用范圍 本產品適用于工頻額定電壓0.6/1kV及以下配電網或工業裝置中固定敷設之用。 3、使用特性 3.1、工頻額定電壓：Uo/U(Um)0.6/1(1.2)kV。 3.2、電纜導體的允許長期工作最高溫度70℃。 3.3、短路時（最長持續時間不超過5s）電纜導體允許最高溫度： 導體截面≤300mm2——160℃； 導體截面＞300mm2——140℃； 3.4、電纜敷設時環境溫度應不低于0℃。 3.5、電纜彎曲半徑不小于電纜外徑20倍

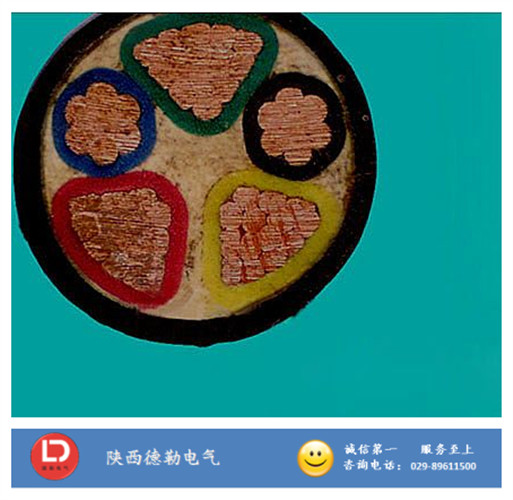

電力電纜的組成方式應該是：

導電線芯、絕緣層、保護層組成的。

詳細分類（高壓，低壓就不說了）：導電線芯、內半導層、絕緣層、外半導層、銅屏蔽、填充物、內襯層、雙鋼帶保護層、外護層。

電力電纜按電壓等級 :

分類：低壓電纜：適用于固定敷設在交流50Hz，額定電壓3kv及以下的輸配電線路上作輸送電能用。

使用特性：

①電纜導體的最高額定溫度為90℃。

②短路時（最長持續時間不超過5秒）電纜導體的最高溫度不超過250℃。

中低壓電纜：（一般指３５ＫＶ及以下）：聚氯乙烯絕緣電纜，聚乙烯絕緣電纜，交聯聚乙烯絕緣電纜等。

高壓電纜：（一般為１１０ＫＶ及以上）：聚乙烯電纜和交聯聚乙烯絕緣電纜等。

超高壓電纜：（275～800千伏）。

特高壓電纜：（1000千伏及以上）。

電力電纜使用特性及主要技術性能：

1.額定電壓u0/u分為0.6/1kv、1.8/3kv、3.6/6kv、6/6kv、6/10kv、8.7/15kv、12/20kv、21/35kv、26/35kv。

2.導體長期允許的最高工作溫度為90度 vlv電力電纜廠家，短路時(最長持續時間不超過5秒)，電纜導體的最高溫度不超過250度

3.導體直流電阻符合gb/t3956的規定。

4.敷設時的環境溫度不低于0度 yjv/vv電力電纜廠家，低于0度時應先加熱，最小彎曲半徑不小于電纜外徑的15倍。

5.電纜敷設不受落差限制。

6.工頻電壓試驗：u0為3.6kv及以下電纜：2.5 u0+2kv/5min不擊穿 電力電纜，u0為3.6k及上電纜：2.5 u0/5min不擊穿。

7.局部放電實驗：u0為1.8kv以上和18kv及以下時1.5 u0下放電量不大于20pc；u0為18kv以上，1.5 u0下放電量不大于10pc。

 8.阻燃特性：阻燃電纜能經受gb18380規定的成束燃燒試驗。低煙低鹵阻燃電纜能經受gb18380規定的成束燃燒試驗，且燃燒時煙濃度應符合gb18380的規定，燃燒析出氣體中hcl含量應≤100mg／g yjlv電力電纜廠家，并符合iec754-1的要求。低煙無鹵阻燃電纜能經受gb18380規定的成束燃燒試驗、且燃燒時的煙濃度應符合gb18380的規定，燃燒析出氣體水溶液的ph值≥4.3，導電率≤10μs/mm并符合iec754-2的要求。

電力電纜的歷史：

電力電纜的使用至今已有百余年歷史。1879年 電力電纜規格型號，美國發明家T.A.愛迪生在銅棒上包繞黃麻并將其穿入鐵管內，然后填充瀝青混合物制成電纜。他將此電纜敷設于紐約，開創了地下輸電。次年，英國人卡倫德發明瀝青浸漬紙絕緣電力電纜。1889年 電力電纜安裝用途，英國人S.Z.費蘭梯在倫敦與德特福德之間敷設了10千伏油浸紙絕緣電纜。1908年 陜西YJV電力電纜廠家，英國建成20千伏電纜網。電力電纜得到越來越廣的應用。1911年，德國敷設成60千伏高壓電纜，開始了高壓電纜的發展。1913年，德國人M.霍希施泰特研制成分相屏蔽電纜，改善了電纜內部電場分布，消除了絕緣表面的正切應力，成為電力電纜發展中的里程碑。1952年，瑞典在北部發電廠敷設了380千伏超高壓電纜，實現了超高壓電纜的應用。到80年代已制成1100千伏、1200千伏的特高壓電力電纜。
